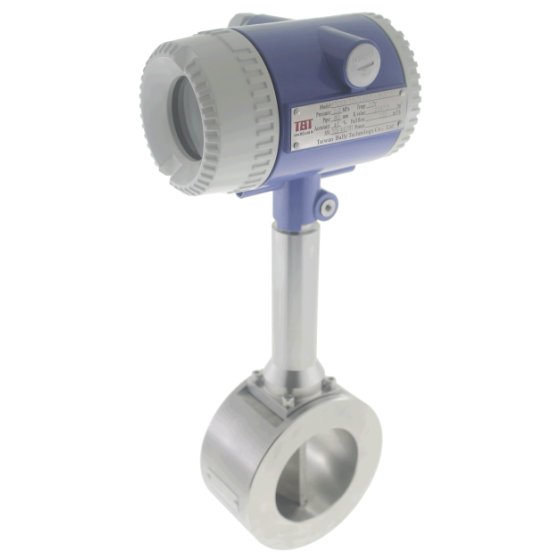

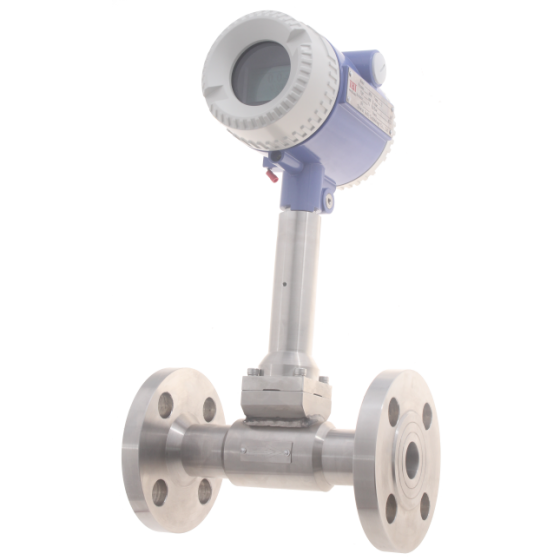

FT013 渦流式流量傳訊器

FT013 渦流式流量傳訊器

根據Karman原理所開發出的一種體積流量檢測裝置，其作用方式是利用流體經過一定的直管段後，使流體的流速變得穩定，然後撞擊在流量計中的旋渦發生體(阻流體)，而從旋渦發生體旁產生有規律的旋渦，然後利用精密的感壓元件測量旋渦頻率，代入公式f=Stv/d取得流量數值，適用於液體、氣體、蒸氣等各種流體，測量的應用範圍廣泛，結構堅固、維護方便，若需求得質量流量可選購具有溫壓補正的機型。在物聯網的規格上亦可選購LoRa & NB-IoT 傳訊。

型錄證書：

回上一頁選購

立即詢價

產品詳細介紹

產品性能
精確度	±0.75%F.S.(液體)；±1%F.S.(氣體；飽和蒸氣；過熱蒸氣)
測量範圍	6~32000m3/h(空氣)；1~7000m3/h(液體)；13~613472kg/h(飽和蒸氣)
測量介質	液體；氣體；飽和蒸氣；過熱蒸氣
工作壓力	10MPa
工作溫度	-40~280℃(液體；氣體)；-40~300℃(飽和溫度)；-40~320℃(過熱蒸氣)
產品認證	-

電氣規格
工作電源	DC 12~32V
訊號輸入	-
訊號輸出	DC 4~20mA；RS485 Modbus(RTU)；HART；Pulse；LoRa；NB-IoT
顯示器	LCD

機械規格
接續型式尺寸	DN40~600法蘭；DN15~300夾管
接液材質	-

環境條件
環境濕度	5~90%RH
環境溫度	-40~55℃

產品特色：

工作溫度-40～320℃
可選購HART，RS485 Modbus(RTU)通訊協定
適用氣體、液體、蒸氣
可選購SUS304、SUS316L、Hastelloy C的本體材質
可選購LoRa 或 NB-IoT物聯網通訊輸出
最大耐壓10MPa
DSP技術提昇工作穩定度
可選購具有溫度/壓力補償的機型
傳訊器可依現場的安裝需求選購一體型或分離型安裝

應用領域：

空調製程水(pcw)
自來水工程(city water)
高溫蒸氣(steam)
高壓/高溫氣體
鍋爐高溫熱水
壓縮空氣
