- 盤面顯示器 -

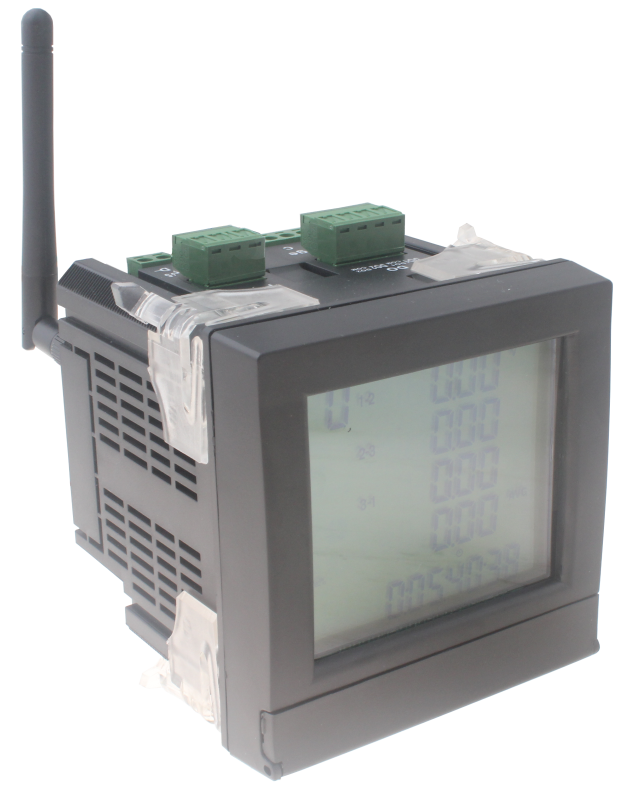

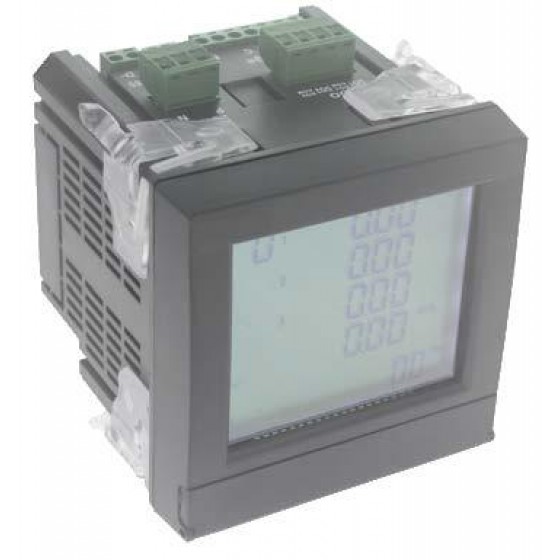

TBMV 液晶型集合式電力表
TBMV系列是高精密度電力測量顯示儀,以16bit 處理器為核心來計算電力參數,可以廣泛地應用於電力系統的監測來自動化管理,能完全取代所有傳統式的電錶,應用於大樓、工廠、宿舍、市場…等電力自動化監視系統,發電機組或變電所的自動化監控系統等;可測量電力線中的V、A、W、Var、WH等40種以上的電力參數。物聯網的LoRa通訊技術,具有低寬頻、低功耗、遠距離、大量連接的應用而設計的無線通信技術。LoRa在終端以及集中器的低功耗,代表安裝可以更接近建築物(例:走廊間的電錶)。LoRa可建構公有或私有網域,可針對各類型客戶需求進行布網。

型錄證書:
產品詳細介紹
產品性能
精確度 V/A:±0.2%F.S.±1 digit
Hz:±0.01%F.S.±1 digit
W/Var/VA/PF: ±0.25%FS±1 digit
WH/VAH:±0.5%IEC62053-22 0.5S(real)
VARH: ±1.0%±1 digit
THD: ±2.00%F.S.±1 digit
反應速度 ≦1sec
產品認證 CE
電氣規格
工作電源 AC 85~265V 45~70Hz
訊號輸入 AC 50~600V;AC 1A;AC 5A;
兩組DI: DC 12~24V/40mA max.
訊號輸出 兩組DO,pulse、AC/DC 12~240V/120mA max.
顯示器 LCD
4、4.5 位數;V/A/VA/W/VAR/需量/Hz/PF/31 諧波
10 位數;WH/VARHV/VAH
機械規格
外殼材質 不助燃性之ABS 射出成形-符合UL 94 CLASS V-O
外型尺寸 96(寬)x96(高)x95(深)mm
環境條件
環境濕度 20~90%RH(無冷凝)
環境溫度 -10~65℃

產品特色:
  • 大尺寸LCD顯示,柱狀圖判讀更容易
  • 電壓相序可自行由畫面設定調整
  • 具最大數值W、V、A、Var、VA、PF記憶功能
  • 具RS485 Modbus(RTU)標準輸出
  • 10位數KWH或KVar
  • 採4-1/2位數,19999 Counts
  • 需量: 具定時區(Block)或移動平均(Rolling)可自選
  • V & A取樣方式: TRMS直讀諧波值;V & A THD至31階含柱狀圖顯示(選購)
  • 兩組接點DI輸入;兩組DO輸出/可設脈衝輸出或警報接點
  • 開機總運轉時間(T/H: Total Hour),負載運轉時間(R/H: Run Hour)
  • 適用三相三線/三相四線電力系統,可測量項目電壓/電流/實功率/虛功率/視在功率/功率因數/頻率/實功時/虛功時/視在功時/功率需量
  • 兩組繼電器輸出,可針對電壓/電流/實功率/之設定值作反應動作
  • 資料儲存By EEPROM電能雙向性/WH & VarH & VAH停電記憶十年
  • 功能設定具密碼保護,且內建KWH/KVarH/KVAH歸零功能,並設定KWH起始值,更換電錶時計費無縫接軌

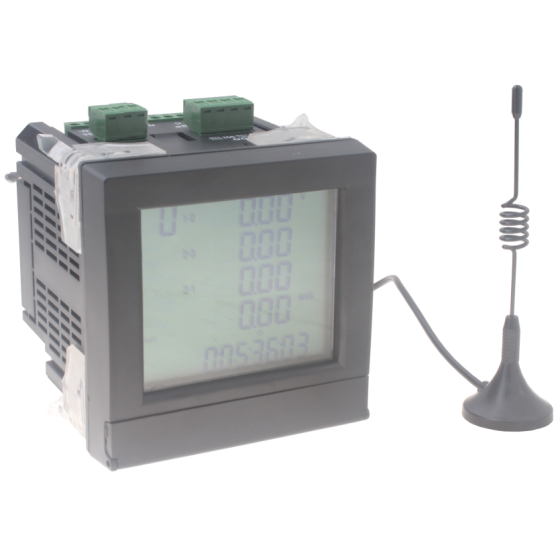

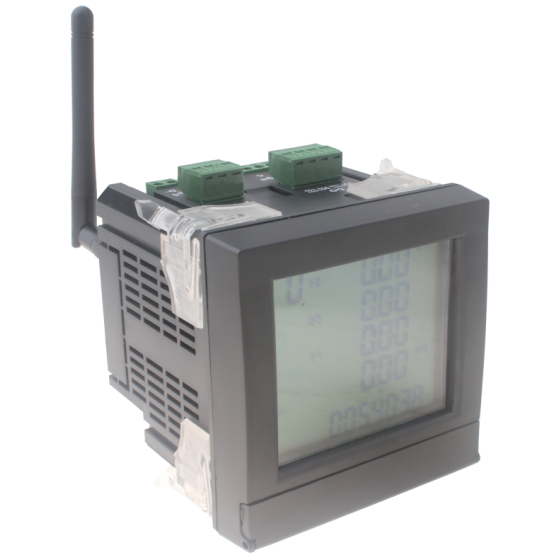

  • 物聯網LoRa傳訊功能,可選購0.1watt功率的內建LoRa或1watt功率的外掛LoRa,皆可搭配一體或分離式天線
應用領域:
  • 化工和生醫製藥等
  • 食品、飲料、餐飲工業等
  • 染整、紡織工業
  • 宿舍大樓電力計費
  • 工廠設備需量控制
  • 中央監控(電力)
  • 生產設備計量規劃
  • 生產管理等
