- 液位計/距離 -

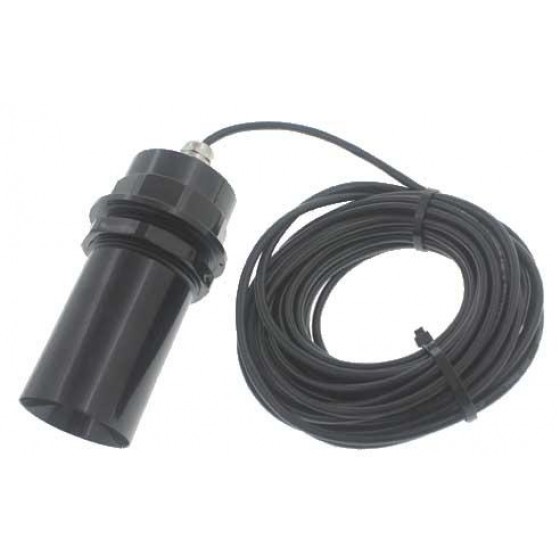

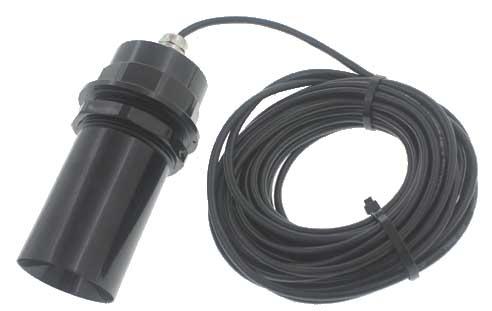

LT008 簡易型超音波物距、液位傳訊器

LT008 測距的原理是利用超音波在空氣中的傳播速度為已知,測量聲波在發射後遇到障礙物反射回來的時間,根據發射和接收的時間差計算出發射點到障礙物的實際距離。測距的公式表示為:L=C×T L為測量的距離長度;C為超音波在空氣中的傳播速度;T為測量距離傳播的時間差(T為發射到接收時間數值的一半),由於超音波易於定向發射、方向性好、強度易控制、與被測量物體不需要直接接觸的優點,是作為液體高度測量儀的理想方式。在精密的液位測量中需要達到mm級的測量精確度,但是目前一般的超音波測距專用電子電路都是只有cm級的測量精度。


型錄證書:
產品詳細介紹
產品性能
精確度 ± 0.3% F.S.(空氣中)
測量範圍 4m;6m;8m;10m;12m;15m;20m;30m;40m
測量介質 -
工作壓力 1bar
工作溫度 -35~75℃
產品認證 -
電氣規格
工作電源 DC 24V(±10%),30mA
訊號輸出 -
顯示器  TBMA(選購);TBMD(選購);TBME(選購)
機械規格
接續型式尺寸 4m;6m;8m:2"PF(G)
10m;12m;20m;30m;40m:M95x2.0
接液材質 -
環境條件
環境濕度 -
環境溫度 -

產品特色:
  • 兩線式接線,音波發射強勁,測量穩定可靠
  • 適用戶外各種惡劣環境,防護等級高達IP68
  • 靈活的螺牙/法蘭安裝
  • 過電壓電流,雷擊保護
  • 非接觸式,不受物料特性等影響,具有溫度補償功能
  • Bluetooth機種可搭配APP完成功能設定
  • 測量規格最齊全,有4m~40m可供選擇
  • 測量精確度 ±0.3%,解析度 ±1mm
  • 聲束角小、盲點距離短,最適用在小型桶槽或設備
  • 可適用於粉體(不會產生粉塵)或液體測量
  • 可依使用環境選購PVC、PTFE材質探頭
  • 搭配TBMU可做開放渠流量計(三角堰/巴歇爾)
應用領域:
  • 水或廢水處理設備系統應用
  • 液體原料液位測量
  • 化工原料流體、液位測量
  • 粉體原料物位測量
  • 桶槽液位高度測量
  • 化纖及石化原料物位測量
  • 抽水機控制
  • 放流水流量測量
  • 儲存液位庫存量測量
  • 開放渠流量測量
