FT033 智慧型渦流式氣體傳訊器

FT033 渦流式流量傳訊器是依據卡門渦流(Kármán vortex street)原理所製造的多工型流量計。廣泛應用於工業流體的流量量測,適用於氣體/蒸氣等流體的流量量測,極低的故障率與耐高溫低壓損所以用途極為廣泛。

FT033採用特殊的內建雙組渦流檢測器,可以在量測流量時也同時避免因為管壁震動造成的流量誤判。配合最新一代DSP(數位信號處理器) & DSA(數位頻譜分析)技術,使得FT033具有同類型產品中最大測量量程範圍比53:1,最低測量流速達1.5 M/sec,若選配溫度壓力補正型式,測量時可達到最高0.75%的量測精確度。

一體型的2"IPS全彩觸控顯示器,配合藍芽2.0的傳輸設定功能,可以實現現場與遠端顯示與設定的功能,在戶外惡劣環境使用時可選購全不鏽鋼材質的外殼來保護您的流量計。


型錄證書:
產品詳細介紹
產品性能
精確度 ±1% R.D.;±0.75%(選購)
±0.5% F.S.(壓力);±0.5℃(溫度)
測量範圍 請參考型錄第三頁的量程範圍表
測量介質 氣體;蒸氣
工作壓力 16Bar(夾管);63Bar(法蘭)
工作溫度 -40~160℃(常溫型);-40~280℃(中溫型);-40~350℃(高溫型);-180~40℃(低溫型)
產品認證 -
電氣規格
工作電源 DC 18~30V (10W @ 24V)
訊號輸入 -
訊號輸出 DC 4~20mA;RS485 Modbus(RTU);Pulse;Bluetooth;LoRa;NB-IoT
顯示器 IPS全彩觸控顯示器(簡體中文;繁體中文;英文)
機械規格
接續型式尺寸

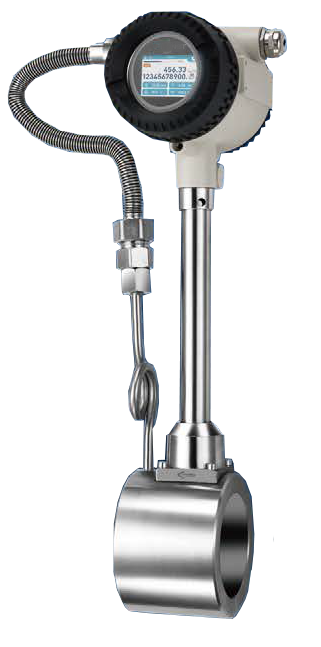

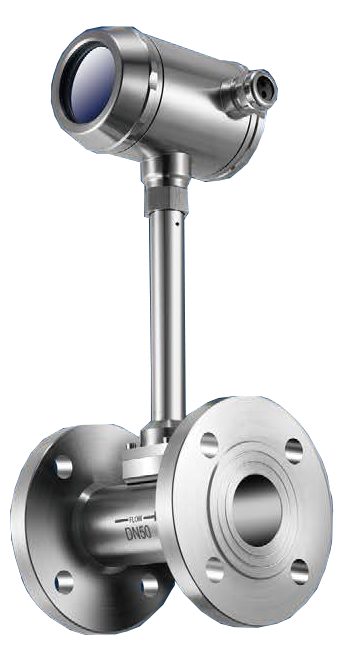

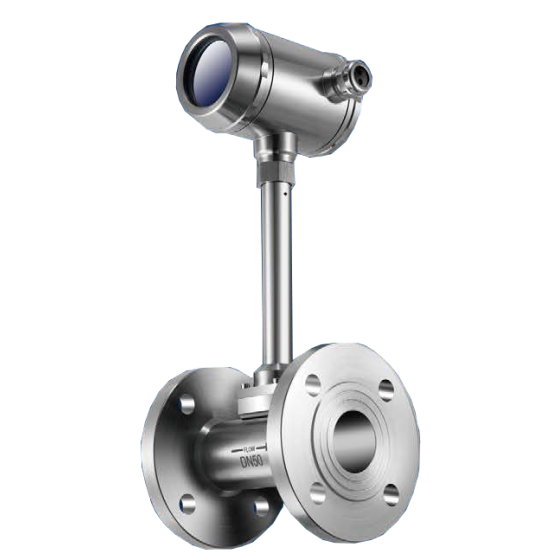

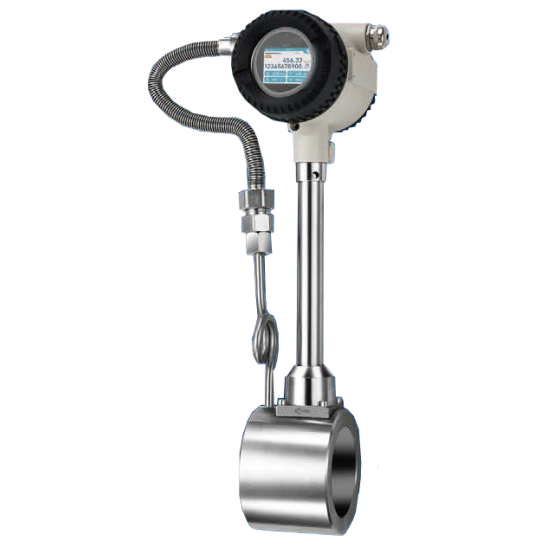

DN40~200法蘭;DN40~100夾管
接液材質 SUS304(標準);SUS316L
環境條件
環境濕度 0~95%RH
環境溫度 -40~85℃

產品特色:
  • 測量範圍比為業界最大,流量範圍比53:1
  • 測量氣體流速最低可達1.5 M/sec
  • 依據應用環境工作溫度可選購 -180 ~ 360℃
  • 內建2"IPS 一體型觸控式顯示幕,分離型可選4.3"/7"/10" 三種IPS觸控顯示幕可選購
  • 渦流式工作原理,無可動部件低壓損,量測時無懼油汙水氣
  • 內建RS485 Modbus(RTU)浮點運算通訊協定,另包含DC 4~20mA,Pulse 等類比數位輸出
  • 內建藍芽2.0 與手機APP連結可觀看FT033相關測量參數
  • 氣體、蒸氣精確度標準±1.0%R.D.,選購0.75%R.D.
  • 可選購全不鏽鋼外殼適用於惡劣的工作環境
  • RS485通訊速度支援 57600
應用領域:
  • 高溫蒸氣(steam)
  • 高壓/高溫氣體
  • 特殊氣體
  • 壓縮氣體
